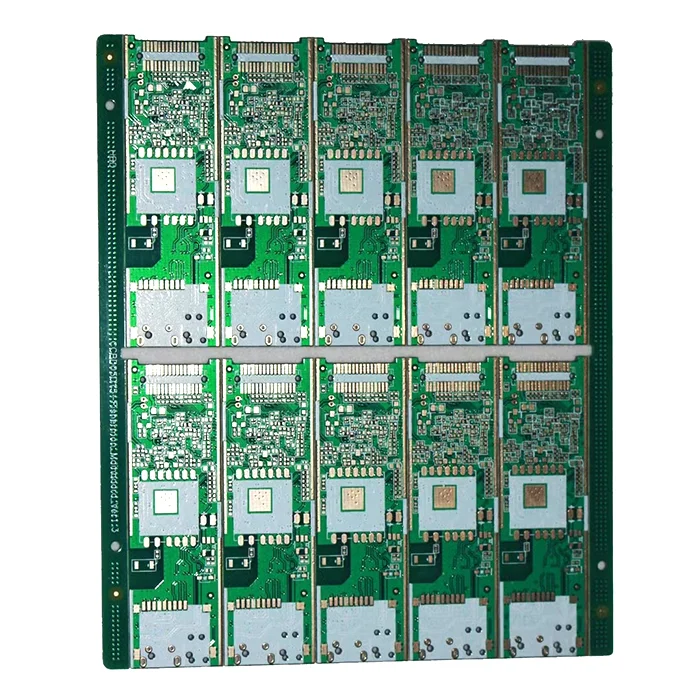

PCB FR4 de alta Tg al por mayor Tg180
$32.90
MOKOPCB suministra al por mayor placas de circuito impreso FR4 de alta Tg fabricadas con laminado FR4 de alta Tg(≥ 170°C o superior). Este 6-capa alta Tg180 FR4 está diseñado para aplicaciones de alta potencia y alta fiabilidad como sistemas de automoción y placas de control industrial. El Tg180 les permite resistir la deformación térmica y la delaminación a altas temperaturas, por lo que tienen un mayor rendimiento y una vida útil más larga. Admitimos la personalización de pedidos al por mayor con un precio razonable y una gran calidad.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 6L |
| Material base | FR4 |
| Espesor de la placa (mm) | 2.0mm |
| Tamaño máximo de la placa (mm) | 570 × 670 mm |
| Tolerancia del tamaño de la PCB | ±0,2 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 2 onzas |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB FR4 de alta Tg al por mayor Tg180
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuáles son sus condiciones de pago?
T/T, Paypal, Western union, L/C ,ESROW.
2. ¿Es esta placa de circuito impreso FR4 Tg180 compatible con el proceso de soldadura sin plomo (RoHS)?
Sí, totalmente compatible. High-Tg180 FR4 es capaz de soportar el reflujo sin plomo (260-280°C). Tiene una Tg(180℃) y Td(Temperatura de descomposición ≥350°C) elevadas, lo que garantiza la ausencia de delaminación y ampollas durante los ciclos de reflujo. También cumple las normas IPC-4101/21, lo que confirma su fiabilidad para aplicaciones industriales y de automoción.
3. ¿Qué ventajas tiene el apilado de 6 capas? ¿Puedo personalizar una placa de circuito impreso FR4 Tg180 de 8 y 12 capas?
La placa de circuito impreso Tg180 de 6 capas optimiza la integridad de la señal para reducir la interferencia electromagnética y la diafonía, y su mayor densidad también permite utilizarla para diseños complejos como DDR4.
Admitimos la personalización de 8 capas, 12 capas u otras capas, y los costes también aumentan en un 15% por capa adicional. Facilítenos sus requisitos clave, como número de capas, Tg, peso del cobre, y le ofreceremos un presupuesto personalizado.
4. ¿Puedo utilizar HASL en lugar de ENIG para ahorrar costes?
No se aconseja utilizar HASL para Tg180 alta porque el choque térmico de HASL (270°C+) puede provocar la separación de capas. Además de ENIG, también puede elegir estaño de inmersión u OSP.
5. ¿Se admiten vías enterradas y ciegas en esta PCB de alta Tg180?
Sí, admitimos la perforación de vías enterradas y vías ciegas con un tamaño mínimo típico de 0,15 mm, pero aumentará el coste.
6. ¿Puede ser flexible un PCB de alta Tg?
No, los PCB de alta Tg son rígidos porque su material, FR4 de alta Tg, es una resina termoestable que resiste la flexión para mantener la estabilidad térmica. Sin embargo, podemos probar circuitos híbridos de alto Tg rígidos y flexibles.
Los PCB FR4 de alto Tg presentan problemas de taladrado debido a su resina rígida y quebradiza, que puede provocar un mayor desgaste de la herramienta y el desprendimiento de la resina durante la formación de la vía. El taladrado con láser y los tratamientos de desprendimiento posteriores al taladrado son técnicas necesarias para garantizar una conductividad fiable de la vía en los PCB multicapa de alto Tg. Esto se debe a que las resinas reforzadas con vidrio de los PCB se fracturan en finos restos en lugar de cortarse limpiamente. Además, los rellenos inorgánicos como la sílice aumentan la abrasión, y la reducción de la elasticidad a altas temperaturas provoca la acumulación de residuos en los orificios taladrados. Sí. Los PCB de alta Tg tienen una baja pérdida de señal y resistencia térmica, proporcionando un rendimiento eléctrico estable para 5G, RF y otras aplicaciones de alta frecuencia. Proporcionamos un prototipo con un grosor personalizable que va de 0,3 mm a 5 mm según las diferentes capas de PCB. Las opciones estándar incluyen 0.8mm、1.0mm、1.2mm、1.6mm、2.0mm.7. ¿Cómo afecta la alta Tg a la perforación y a la formación de vías en los PCB FR4 multicapa?
”
9. ¿Son necesarios los PCB de alta Tg para las aplicaciones 5G y de RF de alta frecuencia?
10. ¿Cuál es su rango de personalización del grosor de la tabla?
