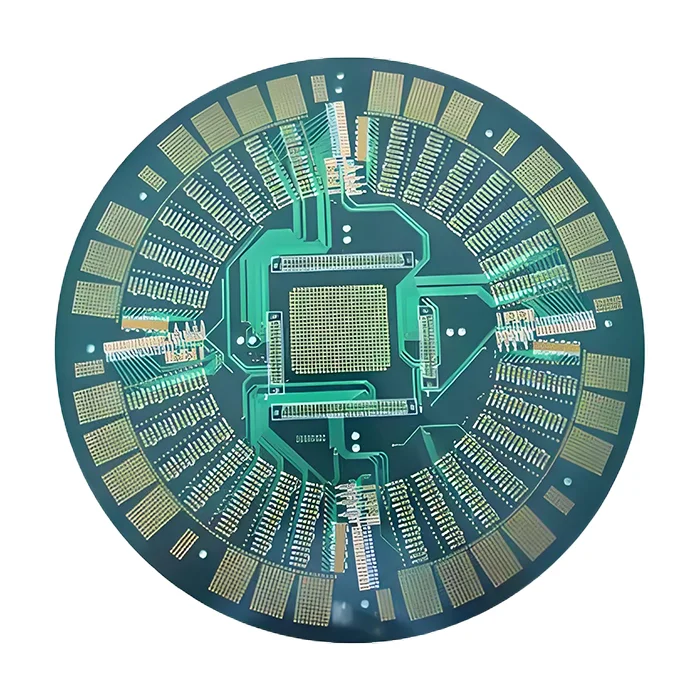

PCB multicapa FR4
$48.90
El PCB multicapa FR4 proporciona una integridad de señal, una distribución de potencia y un blindaje EMI optimizados en comparación con los PCB de una o dos capas, lo que hace posible un rendimiento fiable en electrónica, incluidos los circuitos HDI, médicos, aeroespaciales y digitales de alta velocidad. MOKOPCB admite la personalización de varios PCB apilados de hasta 40 capas.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 6L |
| Material base | FR4 |
| Espesor de la placa (mm) | 1.0mm |
| Tamaño máximo de la placa (mm) | 570 × 670 mm |
| Tolerancia del tamaño de la PCB | ±0,2 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 1 onza |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB multicapa FR4
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuál es su puerto de embarque?
Enviamos la mercancía a través del puerto de Hong Kong o Shenzhen.
2. ¿Qué factores determinan el coste de una placa de circuito impreso FR4 de 6 capas?
El coste de una placa de circuito impreso FR de 6 capas varía en función de varios factores, como el tamaño de la placa, el grosor del cobre, el material y el acabado de la superficie. Entre los costes de fabricación más elevados figuran el trazado y espaciado ajustados, la precisión de las vías y el control de la impedancia. En definitiva, el rendimiento, la tolerancia y la eficacia de la protección determinan el coste final.
3. ¿Qué factores determinan el coste de una placa de circuito impreso FR4 de 6 capas?
El coste de una placa de circuito impreso FR de 6 capas varía en función de varios factores, como el tamaño de la placa, el grosor del cobre, el material y el acabado de la superficie. Entre los costes de fabricación más elevados figuran el trazado y espaciado ajustados, la precisión de las vías y el control de la impedancia. En definitiva, el rendimiento, la tolerancia y la eficacia de la protección determinan el coste final.
El sistema Via-in-pad permite colocar las vías directamente en las almohadillas de cobre de los componentes de montaje superficial. El resultado es un diseño más compacto y una mayor eficacia de enrutamiento, por lo que suele utilizarse en dispositivos electrónicos de alta velocidad para optimizar la integridad de la señal y reducir su distorsión.
5. ¿Cuál es el grosor de una placa de circuito impreso FR4 de 6 capas?
El grosor de una placa de circuito impreso FR4 de 6 capas oscila entre 0,8 mm y 3,0 mm, y el grosor estándar es de 1,6 mm.
6. ¿Cuál es el apilamiento típico de una placa de circuito impreso FR4 de 6 capas?
El apilamiento típico es Señal/ Plano de tierra/ Señal o Potencia/ Señal/ Plano de tierra/ Señal.
FR4 es un laminado de epoxi-vidrio ignífugo. Su bajo coste, sus equilibradas propiedades eléctricas y su sólida resistencia mecánica hacen que se utilice ampliamente en diversas placas de circuito impreso para distintas aplicaciones. El FR4 absorbe la humedad porque su resina epoxi higroscópica y su tejido de fibra de vidrio pueden atrapar el agua. La absorción de humedad puede provocar grietas durante la soldadura a alta temperatura y degradar el rendimiento eléctrico. Los trabajadores deben prehornear los PCB durante 2-4 horas antes del montaje para evaporar la humedad absorbida y almacenarlos en bolsas selladas al vacío para evitar la humedad. La delaminación en las placas de circuito impreso multicapa FR4 puede deberse a tensiones térmicas, absorción de humedad, laminaciones deficientes o desajustes de CTE.7. ¿Por qué el FR4 es el material más común de las placas de circuito impreso?
8. ¿Por qué el FR4 absorbe la humedad y cómo afecta a la fabricación?
9. ¿Qué causa la delaminación en las placas de circuito impreso multicapa FR4?
