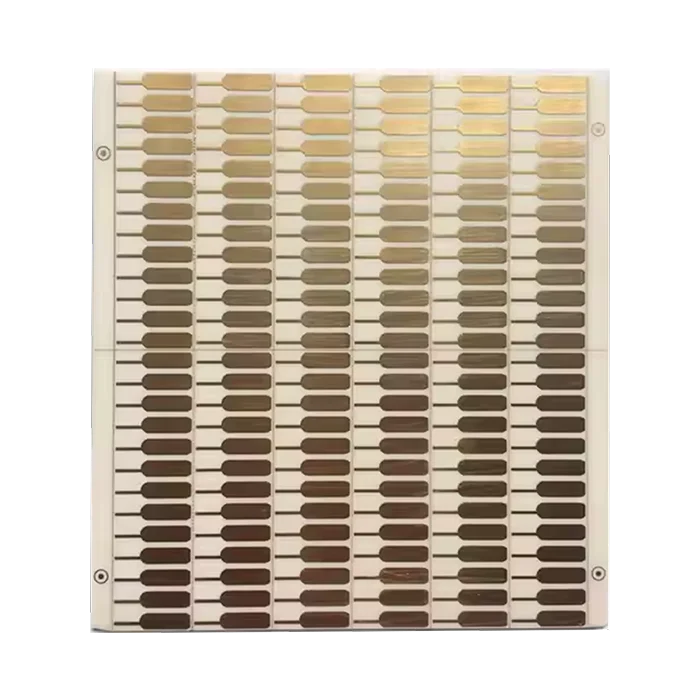

PCB cerámica multicapa
$95.80
Se trata de una PCB cerámica de 4 capas con alúmina como sustrato, que puede difundir rápidamente el calor desde los puntos calientes locales a toda la superficie de la placa. La PCB cerámica multicapa es famosa por su alta rigidez dieléctrica, excelente conductividad térmica y resistencia a altas temperaturas. Es adecuada para dispositivos electrónicos de alto rendimiento que funcionan en condiciones extremas. MOKOPCB admite apilamiento de 2 a 18 capas y puede proporcionar servicios personalizados y de entrega rápida para satisfacer diferentes necesidades, desde muestras hasta lotes.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 4L |
| Material base | Alúmina |
| Espesor de la placa (mm) | 1,2 |
| Tamaño máximo de la placa (mm) | 300 × 300 |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,3 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 2 oz |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB cerámica multicapa
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuál es el grosor de una PCB cerámica multicapa?
El grosor de una PCB cerámica multicapa depende del diseño del circuito y del número de capas. En MOKOPCB, ofrecemos opciones de grosor estándar, como 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm y 2,0 mm. Sin embargo, también admitimos grosores personalizados que se adaptan a los requisitos específicos de su proyecto.
2. ¿Cuáles son los diferentes tipos de placas de circuito cerámico multicapa?
Existen varios tipos de PCB cerámicos multicapa, clasificados según el material cerámico utilizado, entre los que se incluyen:
▪PCB de alúmina (Al2O3)
▪PCB de nitruro de aluminio (AlN)
▪PCB de óxido de berilio (BeO)
▪PCB de nitruro de silicio (Si3N4)
3. ¿Cuál es la conductividad térmica de las PCB cerámicas multicapa?
La conductividad térmica de una PCB cerámica multicapa depende del material cerámico utilizado. A continuación se muestran dos ejemplos:
Nitruro de aluminio: normalmente alrededor de 170 W/m·K
Alúmina: normalmente alrededor de 30 W/m·K
4. ¿Cuál es la diferencia entre la cerámica y el FR4?
Los materiales FR4 son adecuados para usos generales, pero no funcionan bien en aplicaciones a altas temperaturas. Los sustratos cerámicos tienen una conductividad térmica más alta y pueden funcionar de manera estable en entornos con altas temperaturas.
5. ¿Cuáles son las ventajas de las placas PCB cerámicas multicapa?
Las placas PCB cerámicas multicapa ofrecen varias ventajas con respecto a las PCB tradicionales, entre las que se incluyen
▪Mejora de la gestión térmica
▪Mayor resistencia mecánica
▪Mejor rendimiento eléctrico
▪Alta conductividad térmica
▪Compatibilidad con diseños compactos y miniaturizados
