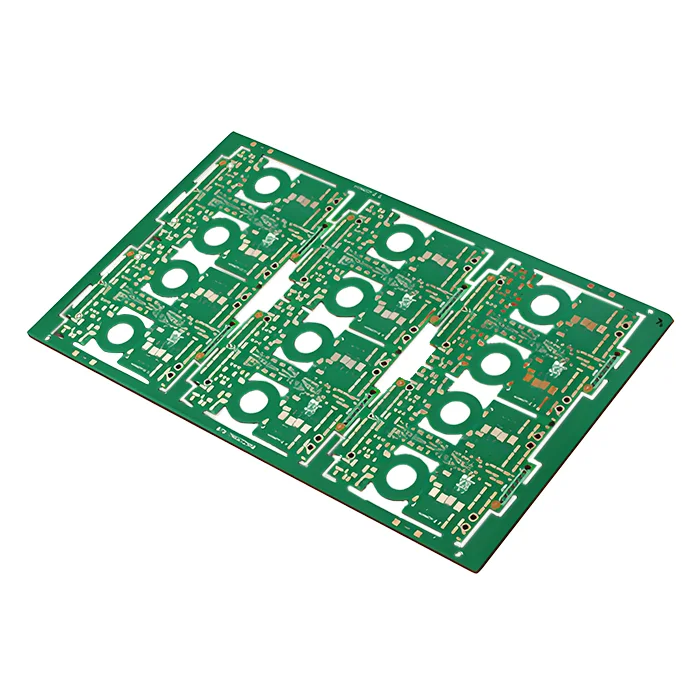

PCB con núcleo metálico de cobre apilado mixto
$89.90
Mixed stake up copper metal core PCB es una placa de circuito multicapa híbrida que combina capas RF-04 con una capa de núcleo de cobre incrustada, lo que permite tanto el enrutamiento de señales de alta densidad como la gestión térmica. Dependiendo de sus necesidades, la placa de circuito impreso suele tener de 4 a 12 capas y puede aumentar hasta 12 o incluso 20 capas.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 8L |
| Material base | Cobre |
| Espesor de la placa (mm) | 2.4mm |
| Tamaño máximo de la placa (mm) | 570 × 670mm |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 3 onzas |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB con núcleo metálico de cobre apilado mixto
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuál es su plazo de entrega?
1-2 días. Tenemos nuestro propio almacén y stock en grandes cantidades.
2. ¿Cuál es el puerto de embarque?
Enviamos las mercancías a través del puerto de Hong Kong o Shenzhen.
3. ¿Cuáles son sus condiciones de pago?
T/T, Paypal, Western union, L/C ,ESROW.
4. ¿Cuál es la estructura clave de las placas de circuito impreso con núcleo metálico de cobre apiladas?
Tiene principalmente 4 estructuras clave: capas de señal (RF4), núcleo de cobre, capas dieléctricas aislantes y planos de tierra.
5. ¿Cuál es la temperatura máxima que puede soportar la placa de circuito impreso con núcleo de aluminio?
La temperatura máxima que puede soportar nuestro PCB con núcleo de aluminio estándar es de 150°C. También podemos ofrecer versiones mejoradas de MCPCB con una temperatura máxima de trabajo de hasta 200°C.
6. ¿Cuál es el plazo de entrega en comparación con las placas de circuito impreso estándar?
Nuestro plazo de entrega general es de 1-7 días, y se espera que sea 1 semana más largo que el de los PCB RF-4 debido a su corte personalizado del núcleo de cobre y a su complejo proceso de laminación.
Sí, las capas RF-4 permiten un enrutamiento de impedancia controlada, y la capa de cobre tampoco interfiere con las señales de RF si está bien conectada a tierra. La placa con núcleo de cobre suele tener un grosor de 1 a 3 mm. Depende de sus necesidades precisas. Hacemos sobre todo 4-12 capas, y nosotros apoyamos hasta 20 capas.7. ¿Admite la placa de circuito impreso con núcleo de cobre apilado señales de alta frecuencia?
8. ¿Cuál es el grosor de la placa con núcleo de cobre apilado?
9. ¿Cuántas capas apilables admite? ¿Puedo personalizarlo?
