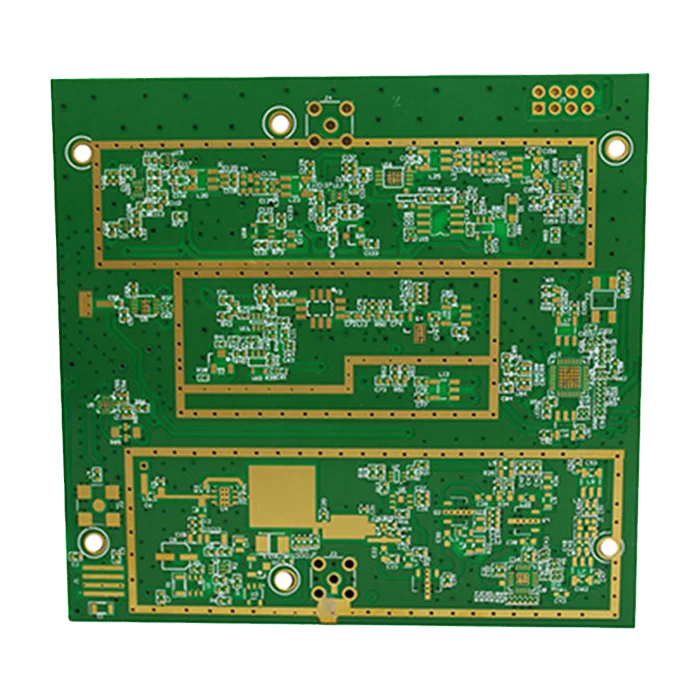

PCB Rogers FR-4 mixta
$78.90
Las placas de circuito impreso híbridas ofrecen una solución versátil para los diseños de circuitos de alta frecuencia actuales. Las placas de circuito impreso mixtas FR-4 Rogers utilizan materiales Rogers RO4350B y FR-4 de alta Tg 170 °C, combinando las ventajas de ambos en una sola placa de circuito. Esto puede mejorar la integridad de la señal, mejorar la gestión térmica y optimizar el coste total.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 4L |
| Material base | RO4350B y FR4 |
| Espesor de la placa (mm) | 1,2 |
| Tamaño máximo de la placa (mm) | 570 × 850 |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,3 mm |
| Ancho mínimo de pista | 5 mil |
| Espesor de cobre | 1 oz |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB Rogers FR-4 mixta
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Ofrecen servicios de revisión de diseños?
¡Sí! MOKOPCB ofrece servicios de revisión de diseños para ayudar a verificar que sus diseños de PCB estén bien preparados para la fabricación y cumplan con los requisitos de rendimiento.
2. ¿Cuáles son las ventajas de los materiales híbridos (FR-4 y Rogers)?
Los materiales híbridos ofrecen una mejor integridad de la señal, una gestión térmica mejorada y un coste global optimizado. Estos materiales mixtos son ideales para aplicaciones de alta frecuencia que también requieren durabilidad y control de costes.
3. FR4 frente a Rogers: ¿cuál es la principal diferencia?
La principal diferencia es su rendimiento eléctrico. El FR4 es más asequible y se utiliza habitualmente para aplicaciones generales, pero Rogers ofrece una integridad de señal superior en microondas y RF, lo que lo hace adecuado para aplicaciones de alta frecuencia.
4. ¿Cuáles son las aplicaciones habituales de los PCB mixtos FR-4 Rogers?
Las PCB mixtas FR-4 Rogers tienen una amplia gama de aplicaciones y proporcionan una solución versátil y eficaz para diferentes industrias, entre las que se incluyen:
▪Electrónica de potencia
▪Sistemas de comunicación inalámbrica
▪Sistemas de control industrial
▪Electrónica de automoción
▪Electrónica médica
▪Electrónica de consumo
5. ¿Cuál es la Tg del material de PCB Rogers y FR4?
El material de PCB Rogers ofrece una Tg superior a 200 °C, lo que mantiene un rendimiento estable en condiciones de alta temperatura. Los materiales FR4 suelen tener una Tg que oscila entre 130 °C y 180 °C, y los FR4 con una Tg alta alcanzan los 170 °C o más.
