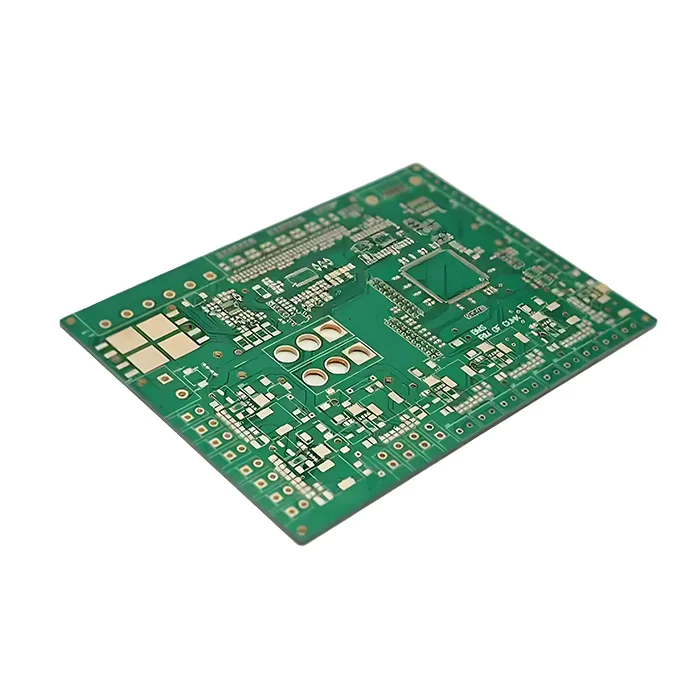

PCB con núcleo metálico en stock
$70.99
¿Por qué elegir nuestro PCB de núcleo metálico en stock? Los PCB de núcleo metálico prefabricados, o MCPCB, son unos PCB avanzados diseñados con una disipación térmica superior, lo que los hace perfectos para luces LED de alta potencia y evita largos plazos de entrega. El núcleo metálico incluye aluminio, cobre y aleaciones de hierro como el acero inoxidable.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 2L |
| Material base | Cobre |
| Espesor de la placa (mm) | 1,2mm |
| Tamaño máximo de la placa (mm) | 570 × 1200mm |
| Tolerancia del tamaño de la PCB | ±0,2 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 1 onza |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB con núcleo metálico en stock
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Qué certificaciones de calidad tiene?
Tenemos certificados UL, ISO, RoHS, IPC, etc.
2. ¿Cuáles son sus condiciones de pago?
T/T, Paypal, Western union, L/C, ESROW.
3. ¿Qué tipos de MCPCB tiene en stock?
Ahora, hemos almacenado 1-4oz de cobre de una sola capa y doble capa de núcleo de aluminio PCB, PCB de núcleo de cobre, PCB de acero inoxidable, y placas específicas de LED con tamaños estándar como 50 mm * 50 mm. Para más detalles, puede ponerse en contacto con nuestros profesionales de ventas.
4. ¿Son los MCPCB en stock más baratos que los hechos a medida?
Sí, sin el proceso de personalización y fabricación, cuesta menos y entrega más rápido.
5. ¿Por qué se alabean o doblan algunas placas de circuito impreso de núcleo metálico en stock?
El calentamiento de los MCPCB suele deberse a apilamientos asimétricos de capas o a tensiones mecánicas derivadas de un montaje incorrecto. Para evitar estos problemas, los trabajadores pueden equilibrar las capas de cobre, elegir núcleos más gruesos, precalentar antes del montaje y montar correctamente para reducir el choque térmico y la deformación.
6. ¿Pueden facilitar informes de pruebas o certificaciones para los PCB de núcleo metálico en stock?
Por supuesto. Nos gustaría ofrecerle datos de imágenes térmicas, pruebas de impedancia o certificaciones UL.
Para las placas de circuito impreso con núcleo metálico, las mejores opciones de máscara de soldadura son las epoxídicas de alta temperatura (con base LPI o de silicona) para resistir la degradación térmica. La serigrafía puede utilizar tintas de base cerámica o compatibles con el plumuro para evitar el agrietamiento por dilatación térmica. Puede deberse al desajuste de la expansión térmica (CTE) entre el aluminio, el cobre y los componentes. Si el alivio térmico no está bien diseñado, agravará el agrietamiento al transferir rápidamente el calor. La vibración y la flexión pueden ser otro posible motivo. Las placas de circuito impreso con núcleo de cobre son entre 3 y 5 veces más caras que las de aluminio. Esto se debe principalmente a sus costes de materia prima y a las dificultades de mecanizado. Además, la mayor densidad del cobre también aumenta los costes de envío y montaje.7. ¿Qué opciones de máscara de soldadura y serigrafía funcionan mejor en la placa de circuito impreso con núcleo metálico?
8. ¿Por qué se agrietan algunas juntas de soldadura en los MCPCB?
9. ¿Por qué las placas de circuito impreso con núcleo de cobre son mucho más caras que las de aluminio?
