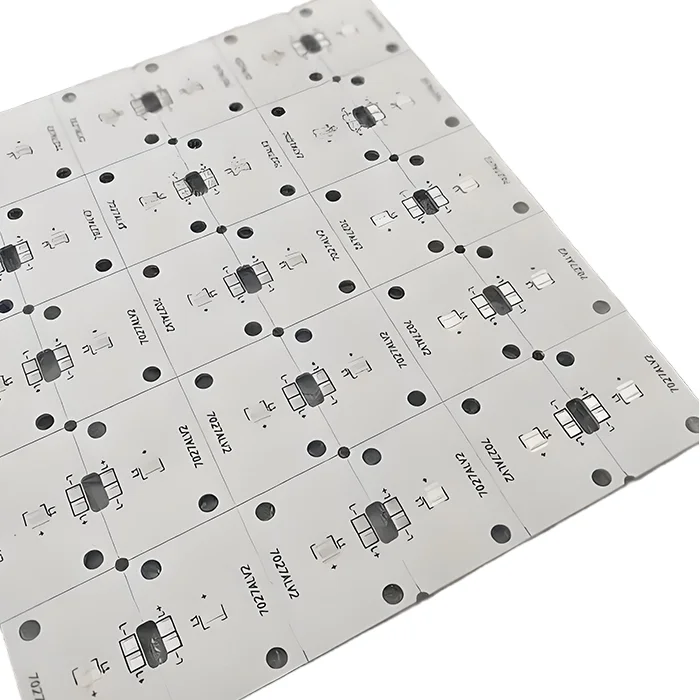

PCB del panel LED
$52.90
Un conjunto de múltiples PCB de panel LED individuales conectados entre sí forma un panel LED individual. El panel LED PCB garantiza una distribución eficiente de la energía, la disipación del calor y la uniformidad del brillo con varias formas, como redonda y cuadrada, por lo que es ideal para la iluminación residencial, industrial y comercial.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 4L |
| Material base | Aluminio |
| Espesor de la placa (mm) | 1.6mm |
| Tamaño máximo de la placa (mm) | 570 × 850 mm |
| Tolerancia del tamaño de la PCB | ±0,2 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 2 onzaS |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB del panel LED
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuál es su plazo de entrega?
1-2 días. Tenemos nuestro propio almacén y stock en grandes cantidades.
2. ¿Cuál es su rango de personalización del grosor de la tabla?
Ofrecemos un prototipo con espesor personalizable que van desde 0,3 mm a 5 mm de acuerdo a diferentes capas de PCB. Las opciones estándar incluyen 0.8mm、1.0mm、1.2mm、1.6mm、2.0mm.
3. ¿Qué color de máscara de soldadura proporcionan?
Ofrecemos verde, rojo, amarillo, azul, blanco, negro y morado.
4. ¿Cómo mantener un brillo uniforme en todo el panel LED?
Para mantener un brillo uniforme en todo el panel LED, es necesario abordar principalmente factores eléctricos, térmicos y ópticos. En este panel LED PCB, utilizamos el sustrato de aluminio para evitar el sobrecalentamiento y optimizar el diseño del PCB con una distribución simétrica de la energía, trazas de baja resistencia y una conexión a tierra adecuada para garantizar un flujo de corriente uniforme.
5. ¿Cómo se puede proteger la placa de circuito impreso de la humedad en los paneles LED para exteriores?
Para proteger las placas de circuito impreso LED para exteriores de la humedad, utilizamos un revestimiento de conformación o un compuesto de encapsulado como la silicona para una impermeabilización completa.
6. ¿Se puede laminar cobre en los orificios de paso del panel LED?
Sí, somos partidarios de chapar cobre en los orificios de las vías del panel LED para mejorar la conductividad y la disipación del calor. La gestión del calor es fundamental para que los LED tengan un gran rendimiento y una vida útil más larga.
Los puntos oscuros pueden deberse a juntas de soldadura deficientes, distribución desigual de la tensión, sobrecalentamiento térmico, distribución irregular de los LED o contaminación. MOKOPCB siempre da prioridad a la calidad y realiza pruebas rigurosas de los PCB antes de empaquetarlos. Los factores que más influyen en el coste de un panel LED PCB son el tamaño, el número de capas, el grosor del cobre, la separación de las trazas y la gestión térmica. Se puede reducir el coste utilizando FR4 en lugar de aluminio y empleando LED de panel intermedio si la uniformidad no es crítica.7. ¿Por qué mi panel PCB tiene manchas oscuras?
8. ¿Qué es lo que más aumenta el coste de las placas de circuito impreso de paneles LED?
