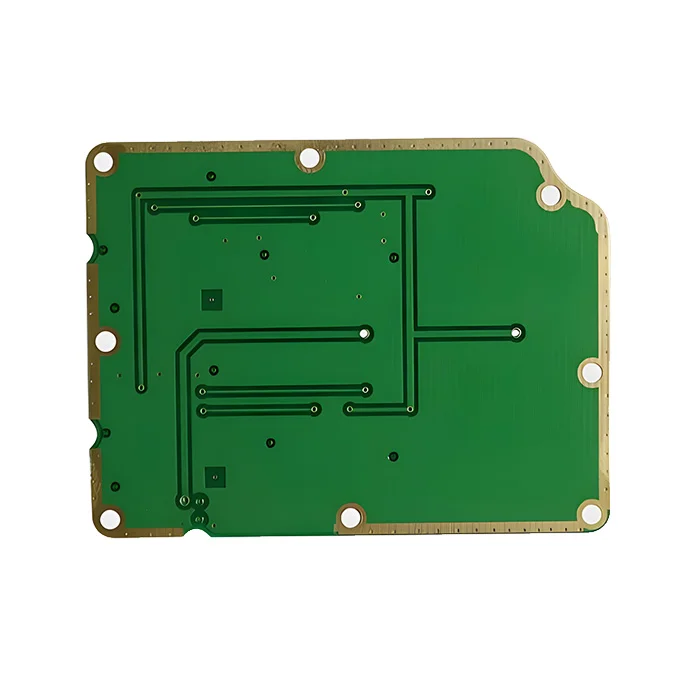

PCB de RF de alta frecuencia
$84.50
El PCB de RF de alta frecuencia está diseñado específicamente para sistemas de RF como redes celulares. 5G, sistemas de radar aeroespacial, que requieren una transmisión de señal estable a largas distancias a alta frecuencia. Las placas de circuito impreso de alta frecuencia ayudan a los sistemas de RF a minimizar la pérdida de señal, las interferencias y la distorsión de fase, lo que garantiza un alto rendimiento y una buena velocidad y cobertura de la red.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 4L |
| Material base | Rogers |
| Espesor de la placa (mm) | 1.2mm |
| Tamaño máximo de la placa (mm) | 570 × 850 mm |
| Tolerancia del tamaño de la PCB | ±0,2 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 1 onzas |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB de RF de alta frecuencia
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿MOKOPCB admite la producción en serie?
Sí, tenemos capacidad para gestionar la producción de PCB de pequeño a gran volumen con líneas de montaje automatizadas.
2. ¿Desde dónde y a dónde envía MOKOPCB?
Enviamos nuestros productos desde nuestras instalaciones en Shenzhen, China.
3. ¿Por qué las placas de circuito impreso de radiofrecuencia son más caras que las estándar?
Los PCB de RF cuestan más debido principalmente a los materiales especializados de baja pérdida, la fabricación más estricta y los requisitos de prueba. El material más utilizado para las placas de circuito impreso de alta frecuencia es el Rogers, más caro que el FR4. Y algunos procesos de producción, como el taladrado láser y el control preciso de la impedancia, deben mantener la integridad de la señal a altas frecuencias, lo que añade costes de producción en comparación con las placas de circuito impreso estándar.
4. ¿Qué materiales están disponibles para sus PCB RF HF?
Existen construcciones híbridas Rogers, basadas en PTFE (p. ej., teflón) y Rogers+ FR4 para PCB RF HF. Rogers es la más popular.
5. ¿Qué rango de frecuencia admite su PCB HF para sistemas RF?
Las PCB de HF modernas para sistemas de RF generalmente admiten frecuencias desde sub-6 GHz hasta el espectro de mmWave (30 GHz y superior).
6. ¿Qué acabado superficial es mejor para la placa de circuito impreso de RF de alta frecuencia?
El ENIG es el más común por su acabado superficial liso y su resistencia a la oxidación. La plata inmersiva es otra buena opción con pérdidas de RF relativamente bajas.
Sí, nuestro equipo de ingenieros ofrece servicios completos de optimización del diseño de PCB de RF. Desde el enrutamiento de la impedancia, la optimización del plano de tierra, hasta la conexión a tierra y el blindaje adecuados, validaremos el diseño para obtener el mejor rendimiento antes de la producción. La inestabilidad de la potencia puede deberse a desajustes de impedancia, efectos térmicos o problemas de diseño. Puede que necesite optimizar el diseño de la línea de transmisión, mejorar la gestión térmica y garantizar una conexión a tierra adecuada. Póngase en contacto con nosotros y nuestros expertos podrán analizar la causa raíz de su PCB de RF.7. ¿Me ayudan a optimizar mi diseño de PCB de RF?
8. ¿Por qué mi potencia de salida de RF es inestable a altas frecuencias?
