Placa PCB de alta frecuencia PCBA DVR PCB
$70.90

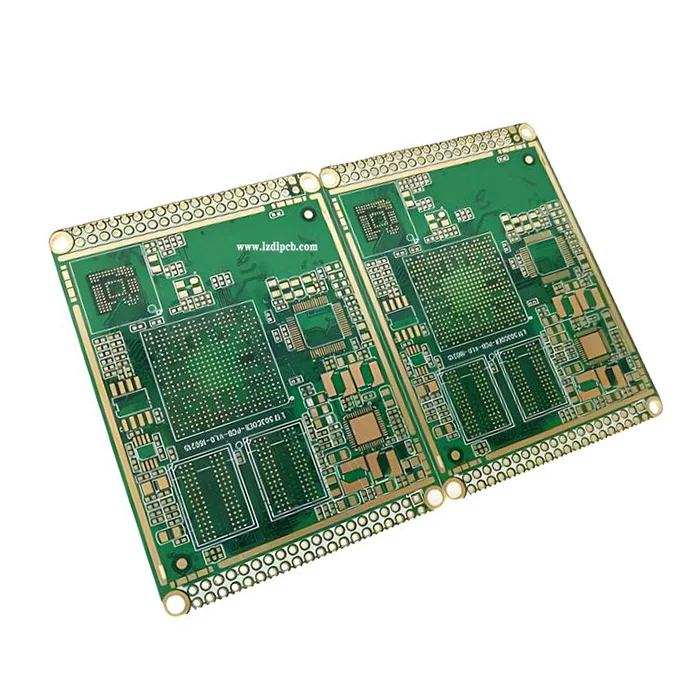

PCB de alta frecuencia utilizado para DVR (Digital Video Recorders) está diseñado para manejar señales rápidas y sensibles como los datos de vídeo de alta velocidad, señales de comunicaciones inalámbricas. HF PCB en DVR asegura el procesamiento de vídeo rápido y fiable, la integridad de la señal, y la comunicación inalámbrica.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 2L |
| Material base | Rogers |
| Espesor de la placa (mm) | 0.8mm |
| Tamaño máximo de la placa (mm) | 570 × 850 mm |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 2 onzas |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
Placa PCB de alta frecuencia PCBA DVR PCB
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Admite MOKOPCB la producción de lotes pequeños?
Sí, admitimos la producción de lotes pequeños y prototipos para que pueda examinar la calidad y compatibilidad de nuestros PCB.
”2.
3. ¿Por qué es mejor el taladrado láser para las placas de circuito impreso de alta frecuencia?
El taladrado por láser es el método preferido para las placas de circuito impreso de alta frecuencia y alta densidad, ya que es preciso y flexible a la vez que mantiene la integridad de la señal. Las vías taladradas por láser son limpias y diminutas, con zonas mínimas afectadas por el calor, lo que es importante para los diseños de alta frecuencia e IDH. Además, los orificios taladrados con láser admiten vías ciegas, enterradas y apiladas, lo que permite realizar enrutamientos multicapa complejos.
4. ¿Qué medidas ha tomado para prevenir los problemas de calor?
Para evitar problemas de calor en los DVR de funcionamiento continuo, utilizaremos vías térmicas, placas de circuito impreso con núcleo metálico y disipadores de calor de cobre estratégicos.
5. ¿Qué otro material puede utilizarse para la placa de circuito impreso DVR de alta frecuencia?
Excepto Rogers, los laminados basados en PTEE también ofrecen un rendimiento superior en alta frecuencia. También es factible un diseño híbrido (FR4+Rogers) para equilibrar el coste y el rendimiento. MOKOPCB es compatible con todos estos materiales.
6. ¿Qué importancia tiene la anchura de línea en las placas de circuito impreso de alta frecuencia para DVR?
La anchura de la línea influye directamente en el control de la impedancia y la integridad de la señal, a fin de garantizar un rendimiento DVR estable. Cuanto más estrecha sea la anchura de la línea, más precisa será la impedancia de las señales de alta velocidad. Y una mayor anchura de traza puede reducir la resistencia en las rutas de potencia.
El acabado superficial afecta a la integridad de la señal porque las señales de alta frecuencia son extremadamente sensibles a la conductividad y rugosidad de la superficie debido al efecto piel. Un mal acabado puede aumentar la pérdida de inserción, distorsionar la impedancia y provocar pérdidas de señal a altas frecuencias. Los acabados más comunes son ENIG, Immersion Silver y OSP. Una unión soldada fiable en PCB de alta frecuencia requiere una cuidadosa selección del acabado superficial, la gestión térmica, las vías, el diseño de los pads y la prevención de defectos. Entre los pasos más importantes se incluyen el uso de acabados de baja pérdida, como ENIG, para evitar daños en el material y garantizar un diseño adecuado de las vías para la estabilidad térmica y la integridad de la señal.7. ¿Por qué es importante el acabado superficial de las placas de circuito impreso de alta frecuencia?
8. ¿Cómo garantizar unas buenas juntas de soldadura en placas de circuito impreso de alta frecuencia?
