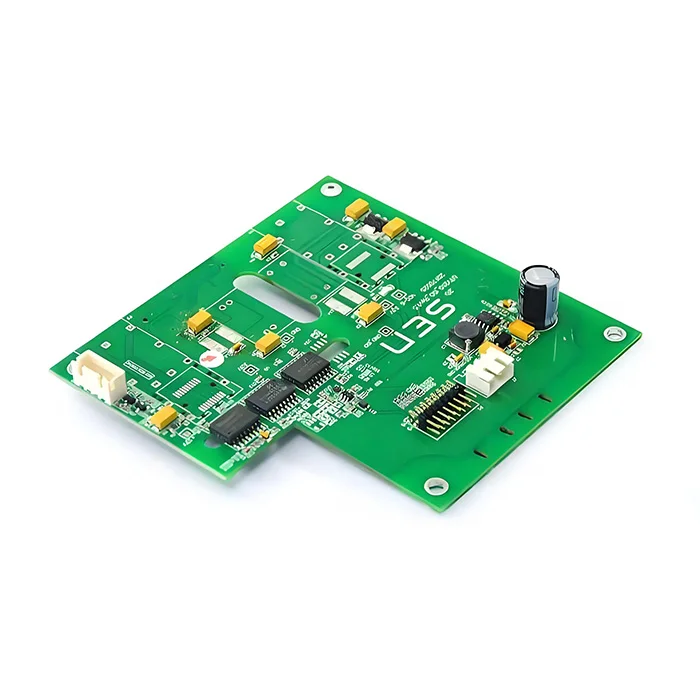

PCB de alta frecuencia para sistemas de radar
$100.50
Como componente crucial de los sistemas de radar, la placa de circuito impreso de alta frecuencia ofrece una baja pérdida de inserción, una sólida gestión térmica y un estricto control de la impedancia en los modernos sistemas de radar para emitir y capturar ondas de radio con el fin de detectar y rastrear objetos con mayor rapidez y precisión. Estos PCB de alta frecuencia son frecuentes en aplicaciones de radar como radares militares, control meteorológico y ADAS de automoción.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 6L |
| Material base | Rogers |
| Espesor de la placa (mm) | 1.6mm |
| Tamaño máximo de la placa (mm) | 570 × 670 mm |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 2 onzas |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB de alta frecuencia para sistemas de radar
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Admite MOKOPCB la producción en serie?
Sí, tenemos la capacidad para manejar la producción de PCB de pequeño a gran volumen con líneas de montaje automatizadas.
2. ¿Cuáles son sus condiciones de pago?
T/T, Paypal, Western union, L/C, ESROW.
3. ¿Cómo afecta el material del sustrato a la velocidad de propagación de la señal en placas de circuito impreso de alta frecuencia para sistemas de radar?
La velocidad de propagación de la señal depende de la constante dieléctrica del sustrato (Dk). Una Dk más baja significa una propagación más rápida y un menor retardo de la señal, lo que es preferible para las señales de radar de alta velocidad; por eso no se recomienda el FR4 (Dk más alto) para las placas de circuito impreso de alta frecuencia.
4. ¿Por qué se suele utilizar Rogers para las placas de circuito impreso de alta frecuencia de los radares?
Los materiales Rogers ofrecen una baja pérdida de señal, un Dk estable y una gestión térmica superior, que es justo lo que requieren las aplicaciones de radar de alta frecuencia.
5. ¿Cuál es la función de las vías utilizadas en las placas de circuito impreso de radar de alta frecuencia? Cómo diseñar estas vías?
En las placas de circuito impreso de alta frecuencia, las vías deben utilizarse con cuidado para garantizar una conexión a tierra, una gestión térmica y una integridad de la señal adecuadas. Al diseñar las vías de HF PCB, optimizaremos la colocación de las vías y utilizaremos la perforación posterior para las trazas importantes a fin de mantener la integridad de la señal, y nos aseguraremos de que las vías sean mínimas y estén bien colocadas en las rutas de RF para obtener un mejor rendimiento.
6. ¿Cómo afecta la temperatura a los PCB de radar?
Las fluctuaciones de temperatura pueden provocar la dilatación de los materiales (Rogers es más estable), la desviación de la señal, la fiabilidad de los componentes y la estabilidad de fase.
Sí, podemos fabricar sustratos flexibles para placas de circuito impreso de alta frecuencia. Los PCB de alta frecuencia flexibles son viables para sistemas de radar que requieren diseños conformes, como drones o dispositivos portátiles.7. ¿Pueden fabricar sustrato flexible para la placa de circuito impreso de radar de alta frecuencia?
