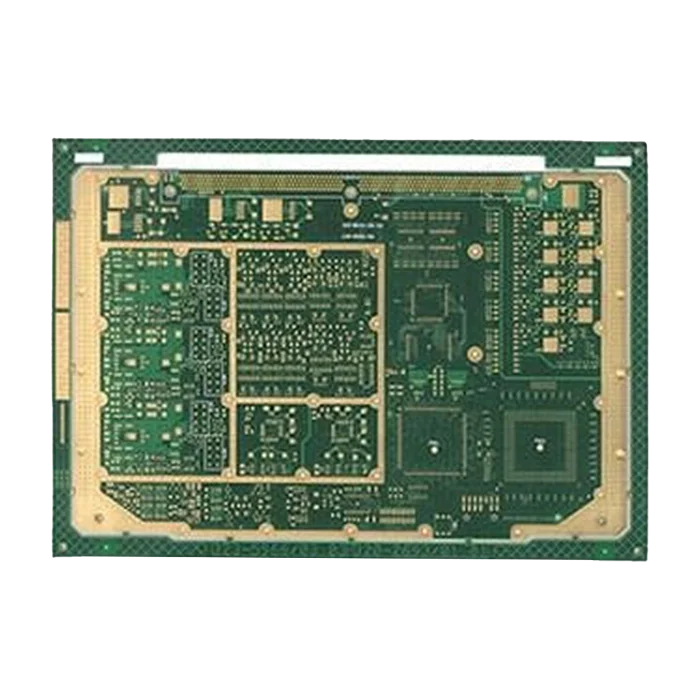

PCB de 4 capas HDI
$32.90
Esta placa PCB HDI de 4 capas está fabricada con material FR-4 de uso frecuente y utiliza un acabado superficial ENIG para proporcionar una excelente planitud superficial y un rendimiento antioxidante. Suele constar de dos capas externas y dos capas internas. Las capas externas suelen ser capas de señal, y las capas internas pueden utilizarse para capas de tierra o de alimentación. La placa de circuito HDI de 4 capas es una solución ideal para aplicaciones avanzadas como dispositivos portátiles, IoT y otros dispositivos electrónicos miniaturizados.
Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.
Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.
| Número de capas | 4L |
| Material base | FR-4 |
| Espesor de la placa (mm) | 1,6 |
| Tamaño máximo de la placa (mm) | 570 × 850 |
| Tolerancia del tamaño de la PCB | ±0,3 mm |
| Tamaño mínimo del orificio | 0,15 mm |
| Ancho mínimo de pista | 4 mil |
| Espesor de cobre | 1 oz |
| Acabado superficial | ENIG |
| Certificaciones | UL, RoHS, ISO y REACH |
PCB de 4 capas HDI
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Preguntas y respuestas
1. ¿Cuál es su plazo de entrega?
Los prototipos suelen tardar entre 1 y 3 días. Para la producción en serie, el plazo es de entre 7 y 15 días, dependiendo de la cantidad del pedido y la complejidad del diseño.
2. ¿Qué métodos de prueba e inspección se utilizan?
Utilizamos una amplia gama de técnicas de inspección, entre las que se incluyen AOI, inspección por rayos X, pruebas funcionales, pruebas con sonda volante y pruebas en circuito.
3. ¿Qué materiales están disponibles para PCB HDI de 4 capas?
Para una PCB HDI de 4 capas, los materiales de sustrato más comunes son FR4 para aplicaciones estándar, poliimida para mayor flexibilidad y materiales Rogers para aplicaciones de alta frecuencia.
4. ¿Cuál es el mejor acabado superficial?
Con una placa de circuito HDI de cuatro capas, ENIG es una buena opción para la soldabilidad y la resistencia a la corrosión. También ofrecemos otras opciones, como plata por inmersión, ENEPIG u OSP.
5. ¿Cuál es el apilamiento habitual para las PCB HDI de 4 capas?
Un apilamiento típico de HDI de 4 capas es señal-tierra-tierra-señal, donde cada capa tiene una función específica.
