PCB multicapa de RF y microondas personalizada

$73.90

Descripción del Producto

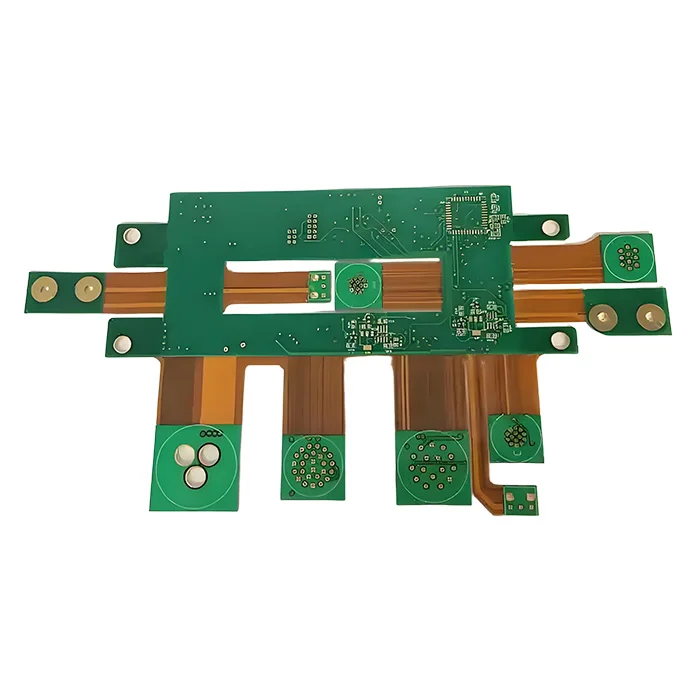

Rigid-flex RF microwave PCB es una placa de circuito impreso híbrida que incorpora laminados rígidos y flexibles con películas adhesivas que ofrecen un rendimiento superior en alta frecuencia y flexibilidad mecánica. Esta PCB de vanguardia está diseñada para aplicaciones que requieren integridad de la señal, durabilidad, flexibilidad e integración compacta, como sistemas de radar y antena, dispositivos 5G mmWave, ADAS, dispositivos RF, etc.

Envío

Frais d’expédition et date de livraison à négocier. Envoyez une demande pour plus de détails.

Pagos y seguridad

Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte de crédit et n’avons pas accès à vos informations bancaires.

Devolución y reembolso fáciles

Demandez un remboursement si votre commande est manquante ou arrive avec des problèmes liés au produit. Notre équipe d’assistance traitera votre demande de remboursement dans les 24 heures.

Número de capas	6L
Material base	Poliamida + Rogers
Espesor de la placa (mm)	2.0mm
Tamaño máximo de la placa (mm)	570 × 670 mm
Tolerancia del tamaño de la PCB	±0,2 mm
Tamaño mínimo del orificio	0,15 mm
Ancho mínimo de pista	4 mil
Espesor de cobre	2 onzas
Acabado superficial	ENIG
Certificaciones	UL, RoHS, ISO y REACH

Add a review

PCB multicapa de RF y microondas personalizada

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Preguntas y respuestas

1. ¿Cuál es su plazo de entrega?

1-2 días. Disponemos de nuestro propio almacén y almacenamos grandes cantidades.

2. ¿Qué acabados superficiales alternativos hay disponibles?

Además del HASL estándar, también ofrecemos estos acabados superficiales: ENIG, OSP, plata de inmersión, ENPIG y estaño de inmersión.

3. ¿Cómo minimizar las pérdidas cuando las señales pasan de rígido a flexible?

Para reducir la pérdida de señal durante las transiciones, los diseñadores deben garantizar la continuidad de la impedancia haciendo coincidir los anchos de las trazas y utilizando materiales compatibles como Rogers.

4. ¿Cuál es el grosor mínimo de cobre para la placa rígida-flexible que se puede conseguir?

El grosor mínimo que podemos alcanzar es de 0,1 mm. 0,3 mm para placas de 4 capas y 0,8 mm para placas de 10 capas.

5. ¿Cuál es la resistencia al pelado de su placa RF rígida-flexible para microondas?

La resistencia al pelado de nuestras placas RF rígido-flexibles suele alcanzar≥1,4N/mm para una adherencia y durabilidad fiables.

6. ¿Qué otros materiales base pueden utilizarse en un circuito impreso rígido-flexible?

Las secciones rígidas pueden utilizar materiales de RF de bajas pérdidas como FR4, Rogers, Taconic o Isola. La sección flexible puede utilizar poliimida y Rogers ULTRALAM 3850.

<p data-dl-uid="79" data-dl-original="true" data-dl-translated="true"

7. ¿Cómo afecta la flexibilidad al rendimiento de RF de las PCB rígido-flexibles?

En el caso de las PCB rígidas-flexibles de microondas RF, la flexibilidad puede introducir inestabilidad de impedancia, ya que al doblar la PCB se puede alterar la geometría de la traza, lo que provoca desajustes de impedancia. Además, los materiales de polimida flexibles tienen una mayor pérdida de inserción y afectan a la integridad de la señal con una mayor diafonía en diseños densos.

<p data-dl-uid="66" data-dl-original="true" data-dl-translated="true"

8. ¿Por qué utilizar placas de circuito impreso RF rígidas-flexibles en lugar de rígidas o flexibles?

Las placas de circuito impreso rígido-flexibles sobresalen por encima de las rígidas o flexibles porque combinan el rendimiento de alta frecuencia y un encapsulado 3D sin costuras. Satisface las necesidades de alta frecuencia y proporciona una flexión dinámica sin sacrificar la rigidez necesaria, por lo que resulta práctico en diversos dispositivos de RF y microondas.

<p data-dl-uid="67" data-dl-original="true" data-dl-translated="true"

9. Para una placa de circuito impreso rígida-flexible de 6 capas, ¿cuál es la distribución de laminados rígidos y laminados flexibles?

En una placa de circuito impreso rígida-flexible típica de 6 capas, las secciones de laminado rígido pueden tener de 4 a 6 capas, y las secciones de laminado flexible pueden tener de 1 a 2 capas clave en las zonas de flexión. Las zonas de flexión L3-L4 suelen fijar el núcleo flexible y a veces fijan la capa rígida si es necesario. L1 & L6 exterior y L2 & L5 interior son siempre laminados rígidos.
