¿Qué es la norma IPC2221? La norma IPC-2221 es la norma fundamental para el diseño de PCB desde su primera publicación en 1998. Establece requisitos genéricos para el diseño de PCB orgánicas y goza de amplio reconocimiento en la industria electrónica, siendo una referencia esencial para los diseñadores de PCB. A lo largo de los años, ha experimentado varias revisiones importantes. Gradualmente, ha mejorado sus principios y ha satisfecho las necesidades de diseño más modernas, a la vez que se ha complementado con la familia IPC-2220. Comprender la norma en profundidad le ayudará a diseñar PCB fiables y con garantía de futuro.

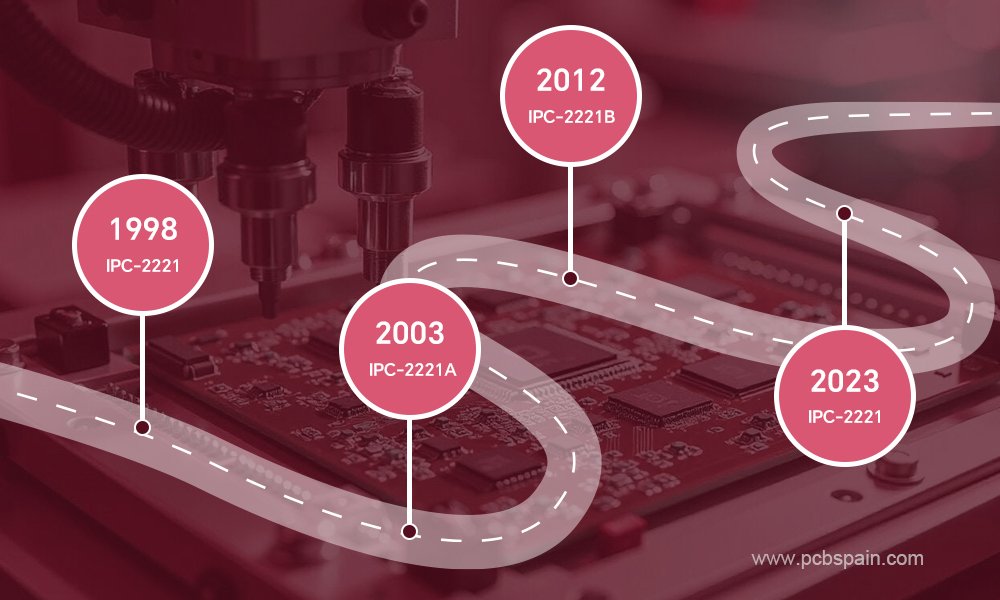

Norma IPC2221 y sus tres revisiones
El estándar IPC2221 ha sido actualizado cuatro veces por la Asociación de Industrias Electrónicas de Conexión (IPC), y cada evolución conlleva importantes revisiones y mejoras. El primer IPC2221 se publicó en 1998. Establece las reglas básicas para el diseño de PCB, incluyendo principios de diseño, espaciado de conductores, ancho de pista, terminales y vías, selección de materiales y diseño mecánico. Asimismo, estableció la serie IPC-2220 como una familia especializada en diseños específicos de PCB.
Sin embargo, esta versión del IPC 2221 presentaba limitaciones en tecnología simple y datos conservadores, además de carecer de la profundidad necesaria para abordar cuestiones térmicas, de capacidad de conducción de corriente y otras cuestiones modernas, lo que condujo a la revisión y revolución del estándar años después.
IPC 2221A frente a IPC 2221B frente a IPC 2221C
La IPC 2221A ,la versión principal de la IPC 2221, se publicó en 2003. Añadió el Apéndice B, aclaró una nueva norma más completa, la IPC 2152. También especifica claramente el método de cálculo de las distancias de aislamiento y de fuga, y añade algunos parámetros relacionados con la fiabilidad para la seguridad del diseño. Sin embargo, aún se basa en una fórmula empírica, demasiado conservadora y alejada de la práctica.
IPC 2221B es la segunda versión revisada, publicada en 2012. Esta revisión se convirtió posteriormente en el estándar genérico de diseño de PCB fundamental, ampliamente utilizado a largo plazo. Incorporó la retroalimentación de IPC-2152 y corrigió muchos valores obsoletos de ancho de pista y elevación térmica. También modernizó las normas e introdujo directrices específicas para campos emergentes, como el Internet de las Cosas (IoT).
En cuanto a ancho de conductor, capacidad de conducción de corriente y gestión térmica, el IPC 2221B complementa al IPC 2152. Con pruebas exhaustivas, el IPC 2152 proporciona la precisión práctica necesaria en el diseño moderno de PCB, funcionando como una extensión práctica del IPC 2221B en el área de diseño térmico. El IPC 2152, con sus exhaustivas pruebas, proporciona la precisión práctica necesaria en el diseño moderno de PCB, actuando como una extensión práctica del IPC 2221B en el ámbito del diseño térmico. El IPC2221 se encarga del diseño de la estructura general, mientras que el IPC-2152 se encarga de los cálculos térmicos de enrutamiento.
La IPC 2221C es la última versión, publicada en diciembre de 2023. El estándar corrigió ambigüedades previas, eliminó directrices obsoletas y actualizó tablas y criterios de diseño para la gestión térmica y de materiales. Cabe destacar que IPC 2221C está completamente modernizado con directrices de diseño de alta frecuencia y alta velocidad, y técnicas de fabricación avanzadas. IPC 2221C se convertirá en la referencia de referencia para la industria moderna de PCB durante mucho tiempo. Sin embargo, aún necesita referencias cruzadas con otros documentos de las series IPC 2152 e IPC 2220.
| Versión | Revisiones importantes | Características principales | Limitaciones |
| Código Penal de la India 2221 (1998) | Primer lanzamiento, estándar de referencia para el diseño de PCB | Requisitos generales definidos para el diseño de PCB | Carecía de orientación térmica/corriente detallada; estaba desactualizado debido al progreso tecnológico. |
| Código Penal de la India 2221A (2003) | Materiales y prácticas de diseño actualizados | Reglas genéricas de diseño de PCB con orientación mejorada | Todavía dependía de antiguos gráficos de temperatura actual (menos precisos) |
| Código Penal Indio 2221B (2012) | Alineado con IPC-2152; Directrices para los campos emergentes | Normas más claras y ampliadas; mejor vinculación con el IPC-2152 | Más complejo, aún no cubre completamente los diseños de alta velocidad. |
| CPI 2221C (2023) | Modernizado para HDI, alta velocidad, materiales avanzados | Se integra con los nuevos estándares de diseño; totalmente alineado con IPC-2152 | Aún en evolución; la implementación puede variar según el fabricante. |
Recomendación de uso
IPC-2221 e IPC-2221A se consideran obsoletos ahora y no se recomiendan para nuevos diseños, pero son útiles para comprender los primeros estándares de diseño de PCB.
El IPC-2221B sigue siendo una referencia segura para diseños de PCB generales y sencillos, pero presenta limitaciones para diseños modernos de alta velocidad y alta frecuencia. Puede combinarlo con el IPC 2152 para obtener precisión y fiabilidad en el diseño térmico y de corriente.
El IPC-2221C es la opción preferida para las necesidades modernas de diseño electrónico, especialmente para diseños de alta densidad, alta velocidad o de confiabilidad crítica, como dispositivos médicos y de telecomunicaciones 5G. Se alinea con el IPC-2152, con prácticas modernas de apilado y pruebas de confiabilidad mejoradas, lo que lo recomienda para productos futuros con una vida útil estimada de años.
Funciones clave del IPC2221 en el diseño de PCB
El IPC2221 funciona como un manual universal para el diseño de PCB. Proporciona una guía general sobre materiales, conductores, orificios y vías, control térmico, estructura mecánica, rendimiento eléctrico y muchos otros aspectos. Analicémoslos uno por uno.
Diseño de conductores
El IPC-2221 proporciona reglas para que los diseñadores de PC determinen el ancho , el espaciado y el grosor de los conductores, garantizando así una capacidad de corriente fiable y evitando el sobrecalentamiento. Introdujo fórmulas y gráficos para el cálculo del ancho de traza basado en el aumento de temperatura, la corriente y el grosor del cobre, equilibrando el rendimiento eléctrico y la fiabilidad.
Selección de materiales
La norma define las directrices para la selección de materiales laminados y preimpregnados. Enfatiza las necesidades prácticas de adecuar el material al entorno de uso final y proporciona orientación basada en propiedades como la expansión térmica, la constante dieléctrica y la resistencia mecánica para garantizar la fiabilidad.
Agujeros y vías pasantes
La norma IPC2221 aclara las normas sobre tamaños de orificios, anillos anulares, relaciones de aspecto, espesor de recubrimiento y recomendaciones sobre tipos de vías y su integridad estructural en placas multicapa. Esto garantiza conexiones eléctricas fiables entre capas y evita ciclos térmicos y tensiones mecánicas.
Gestión térmica
La norma guía cómo gestionar la disipación de calor en la PCB. Incluye el uso de alivio térmico, planos de dispersión de calor y vertido de cobre para mantener un estado y un funcionamiento estables. La norma IPC-2221 también guía el diseño de la placa y la colocación de componentes para evitar puntos calientes, protegiendo así el sustrato y los componentes de la tensión térmica.
Diseño mecánico y confiabilidad
El IPC-2221 ofrece normas para el contorno de la placa, la panelización, la ubicación de los orificios de montaje, la resistencia a la manipulación, el ensamblaje, la vibración y otras fuerzas mecánicas. El documento guía la robustez mecánica general de la PCB para mantener su fiabilidad.
Requisitos de rendimiento eléctrico
La norma ofrece orientación sobre impedancia controlada, diafonía, integridad de la señal y espaciado dieléctrico, lo que ayuda a mantener la confiabilidad eléctrica, reducir la interferencia electromagnética y cumplir con el rendimiento de diversas aplicaciones.

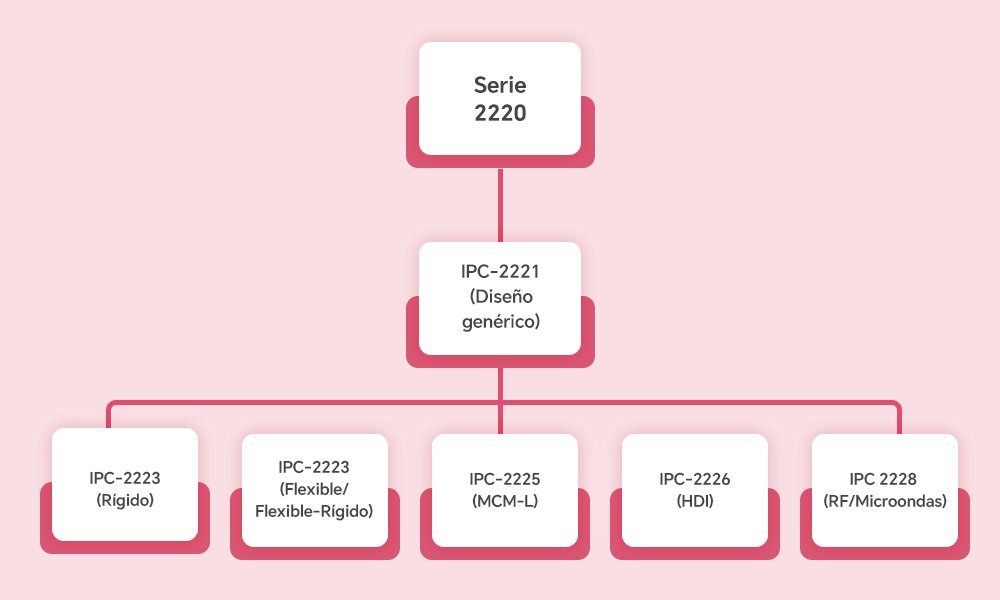

Jerarquía de la serie IPC 2220: el complemento esencial de IPC2221
La serie IPC 2220 complementa la IPC 2221 con estándares para diseños de PCB específicos, como diseños rígidos, flexibles y rígido-flexibles. Dentro de esta familia de estándares, la IPC2221 es la norma genérica y general para el diseño general de PCB, mientras que los demás estándares de la serie se centran en aplicaciones específicas.
IPC-2221—norma genérica sobre diseño de PCB
La IPC-2221 es el documento fundamental para todos los diseños de placas de circuito impreso. Proporciona directrices generales, como el ancho de pista, el espaciado y el material, para cada tipo de PCB. Todos los demás subestándares de la familia IPC2220 se basan en esta norma.
IPC-2222 para el diseño de placas impresas orgánicas rígidas
El IPC-2222 se centra principalmente en el diseño de PCB rígidas fabricadas con materiales orgánicos como FR4. Ofrece orientación sobre el ancho del conductor, el apilamiento de capas, la viabilidad de fabricación y las estructuras de las vías. Se utiliza ampliamente en electrónica de consumo, placas de control industriales y otras aplicaciones con placas rígidas.
IPC-2223 para diseño de placas impresas flexibles y rígidas/flexibles
La norma IPC-2223 proporciona orientación para PCB flexibles y rígido-flexibles. Aborda el radio de curvatura, la flexión dinámica, la selección de materiales y el diseño mecánico para garantizar la fiabilidad en condiciones de venta repetida y ciclos térmicos. Desempeña un papel importante en aplicaciones que requieren gran flexibilidad y compacidad, como dispositivos médicos, electrónica portátil y sistemas aeroespaciales.
IPC-2225 para diseño de placas impresas orgánicas, MCM-L
El IPC-2225 se aplica a módulos multichip basados en sustrato orgánico, que integran múltiples chips en una sola placa. Guía las interconexiones de alta densidad, la integridad de la señal, la fiabilidad y otras normas de diseño para estos módulos, que suelen utilizarse en informática y telecomunicaciones avanzadas.
IPC-2226 para el diseño de placas impresas de interconexión de alta densidad (HDI)
Esta norma se utiliza específicamente para PCB HDI. Define reglas para estructuras de vía en almohadilla, construcción secuencial, capas dieléctricas delgadas, etc. Es fundamental para dispositivos móviles, redes de alta velocidad y muchas otras aplicaciones compactas y de alto rendimiento.
IPC-2228 para diseño de placas impresas de RF/microondas
El IPC-2228 está diseñado específicamente para PCB de RF y microondas modernas. Es responsable de la impedancia controlada, los materiales de baja pérdida, el diseño de líneas de transmisión y otros factores importantes para altas frecuencias. Es especialmente esencial para aplicaciones como comunicaciones inalámbricas, radar, satélite y muchas otras aplicaciones de alta frecuencia.
Nota: El IPC 2224 fue cancelado por el IPC, y los formularios de PCB pertinentes se transfirieron a la revisión del IPC-2221 y el IPC-2222 desde 2012, cuando se publicó el IPC 2221B. El IPC-2227 no se desarrolló ni publicó.
Conclusión
El IPC2221 ha demostrado su importancia en los diseños generales de PCB a través de años de revolución. Desde las primeras reglas de referencia hasta la última guía moderna IPC-2221C, el estándar proporciona a los diseñadores de PCB un marco confiable a seguir. Además, la serie complementaria IPC-2220 también admite IPC2221 en algunos diseños de PCB específicos. Es importante que cualquier persona que se dedique al diseño y la fabricación de PCB se mantenga informado sobre los últimos estándares y principios de la industria para ayudar a los diseñadores a lograr PCB confiables y de alta calidad.
